「1mΩ」と「1MΩ」、値が10億倍違うのを知ってますか?
こんにちは、ボーノです。「電気回路の教科書」シリーズのEpisode 7、今回のテーマは「単位と接頭辞」です。これまで電流、電圧、直流と交流といった電気の基本を見てきました。今回はここで一度立ち止まって、この先の回でずっと使う「単位」と「接頭辞」の読み方をまとめてしっかり固めておきます。
ボルト、アンペア、オーム、ワットといった単位、そして「キロ」「ミリ」「マイクロ」といった接頭辞は、これから何度も出てきます。ここを今のうちに押さえておくと、この後がぐっと楽になります。
今日のゴール
- なぜ単位と接頭辞が大事か — 1つの読み違いで1000倍ずれる怖さ
- 電気の代表的な単位4つ — V (ボルト)、A (アンペア)、Ω (オーム)、W (ワット)
- 接頭辞のルール — k、M、m、μ、n、pの意味と、大文字/小文字の決まり
- 読み替えのコツ — 3300Ω ⇄ 3.3kΩ を自分でできる
最後には3問の確認テスト、おまけで「電気の単位の名前は科学者から来てる」豆知識も用意しました。

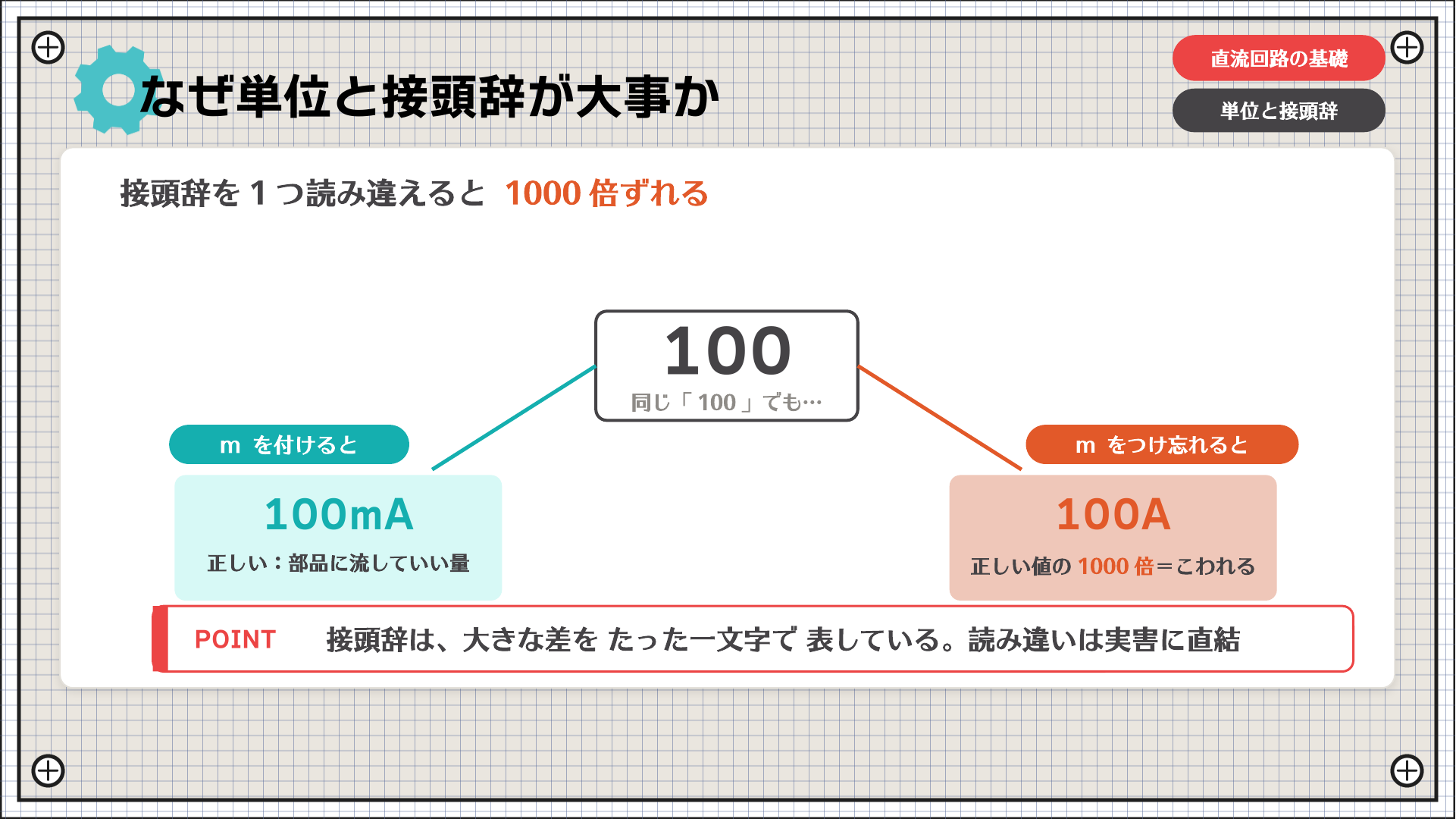

なぜ単位と接頭辞が大事か — 1文字で1000倍ずれる
まずは、なぜ単位と接頭辞がそんなに大事なのか、というところから。
料理のレシピで「塩、小さじ1杯」のところを「大さじ1杯」と読み違えたら、味がずいぶん変わってしまいますよね。電気の世界でも、これと同じことが起きます。しかもその影響はもっと大きいんです。
接頭辞というのは、それくらい大きな差を、たった1文字で表しているんです。だからこそ、単位と接頭辞を正しく読めることが、これから回路を扱っていくうえでの、いちばん土台の部分になります。逆に言えば、ここさえ押さえておけば、この先の計算でこわい思いをしなくて済みます。

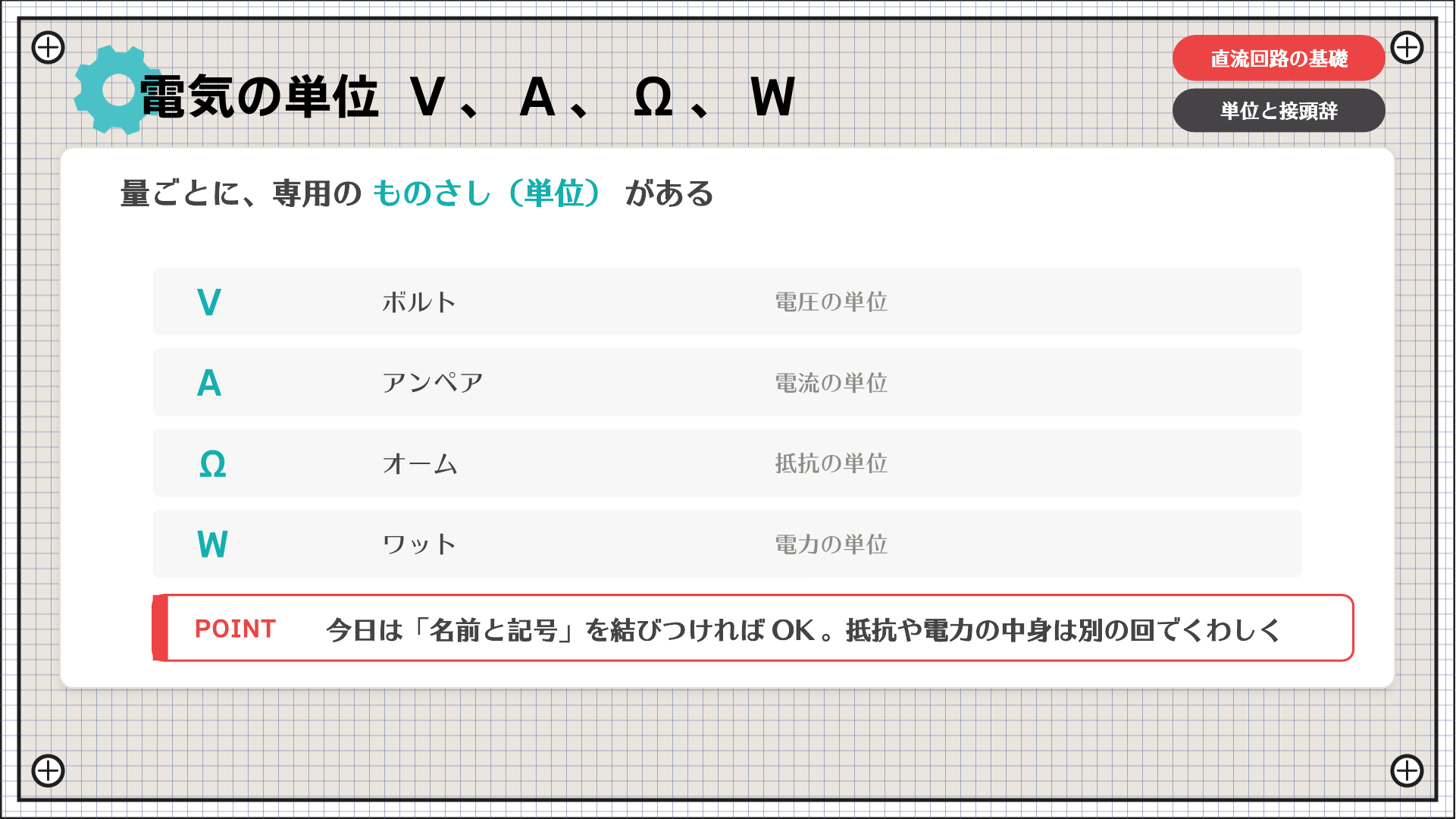

電気の代表的な単位4つ — V、A、Ω、W
長さをセンチメートル、重さをグラムで測るように、電気にも、量ごとに専用のものさし(単位)があります。代表的なものが4つ。
| 単位 | 記号 | 何を測る? |
|---|---|---|
| ボルト | V (大文字) | 電圧(Episode 5で扱った2点間の電位差) |
| アンペア | A (大文字) | 電流(1秒あたりに通り抜ける電荷の量) |
| オーム | Ω (ギリシャ文字オメガ) | 抵抗(電流の流れにくさ) |
| ワット | W (大文字) | 電力(1秒あたりに使われるエネルギー) |
この4つ — V、A、Ω、W — はこれからずっと使う相棒です。今日のところは、それぞれが「何を測るものさしなのか」、単位の名前と記号を結びつけられれば十分です。
抵抗とは何か、電力とは何かといった中身は、Episode 8以降でじっくり扱いますので、ここでは深入りしません。

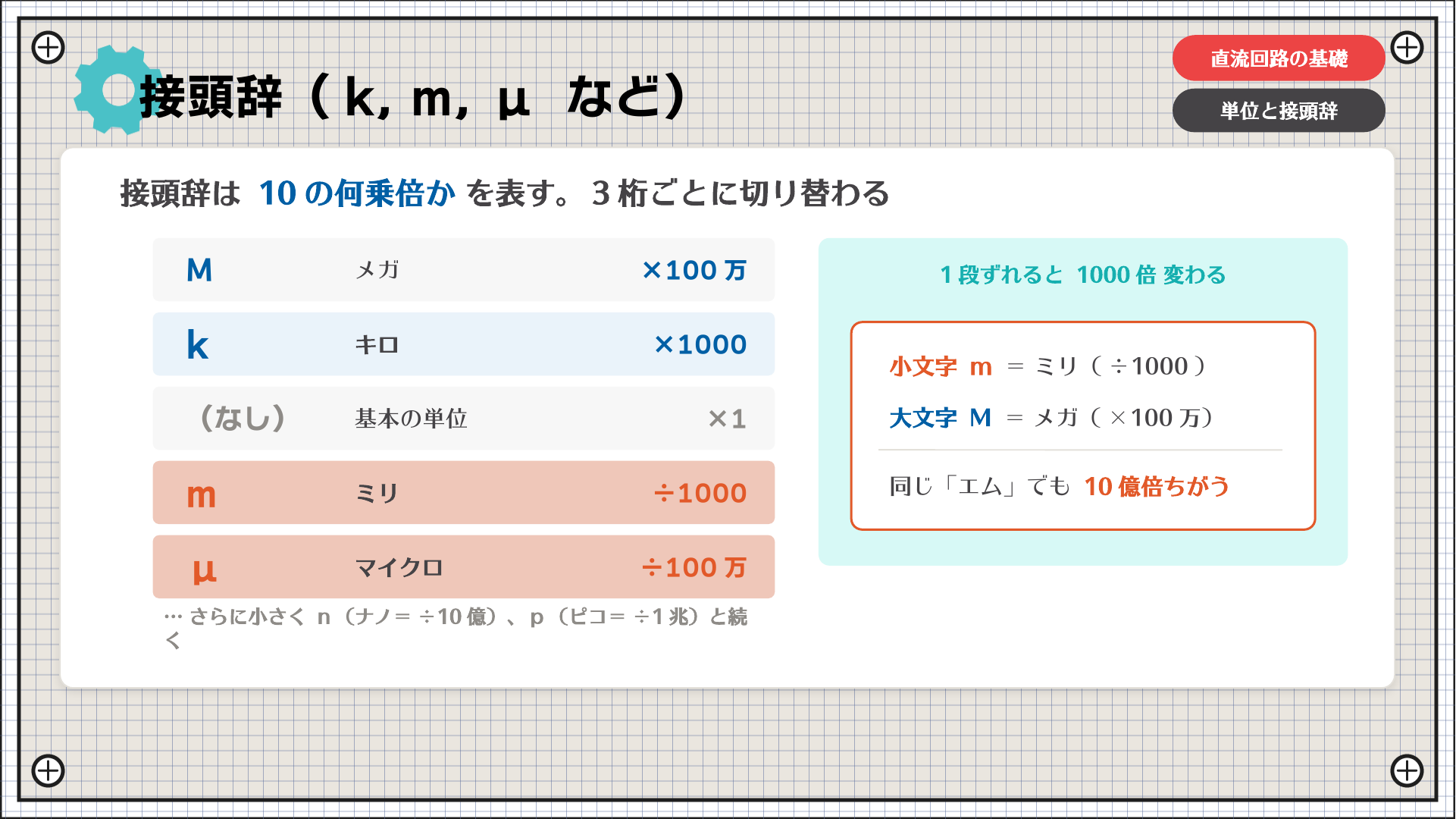

接頭辞 — k、M、m、μ、n、pの世界
次に、今日のもう一つの主役、接頭辞です。
接頭辞とは、単位の前にくっつけて「10の何乗倍か」を表す記号のことです。いってみれば、大きい桁や小さい桁につける「あだ名」のようなもの。1000をいちいち書く代わりに、短い記号で表してくれます。
よく使う接頭辞 一覧
| 接頭辞 | 記号 | 意味 | 例 |
|---|---|---|---|
| メガ | M (大文字) | ×10⁶ (100万倍) | 1MΩ = 1,000,000Ω |
| キロ | k (小文字) | ×10³ (1000倍) | 1kΩ = 1,000Ω |
| (なし) | — | ×1 | 1Ω |
| ミリ | m (小文字) | ×10⁻³ (1000分の1) | 1mA = 0.001A |
| マイクロ | μ (ギリシャ文字ミュー) | ×10⁻⁶ (100万分の1) | 1μA = 0.000001A |
| ナノ | n (小文字) | ×10⁻⁹ (10億分の1) | 1nA = 0.000000001A |
| ピコ | p (小文字) | ×10⁻¹² (1兆分の1) | 1pA = 0.000000000001A |
いちばん間違えやすい — 大文字と小文字
初心者がいちばん間違えやすいのが、大文字と小文字の区別です。
- キロは小文字のk。大文字のKは「温度の単位ケルビン」になってしまうので、別物
- ミリは小文字のm、メガは大文字のM。同じ「エム」なのに、なんと10億倍(10⁹倍)違う
「同じMでも、小さいmは小さい側、大きいMは大きい側」と、セットで覚えてしまいましょう。これだけは絶対に間違えてはいけません。

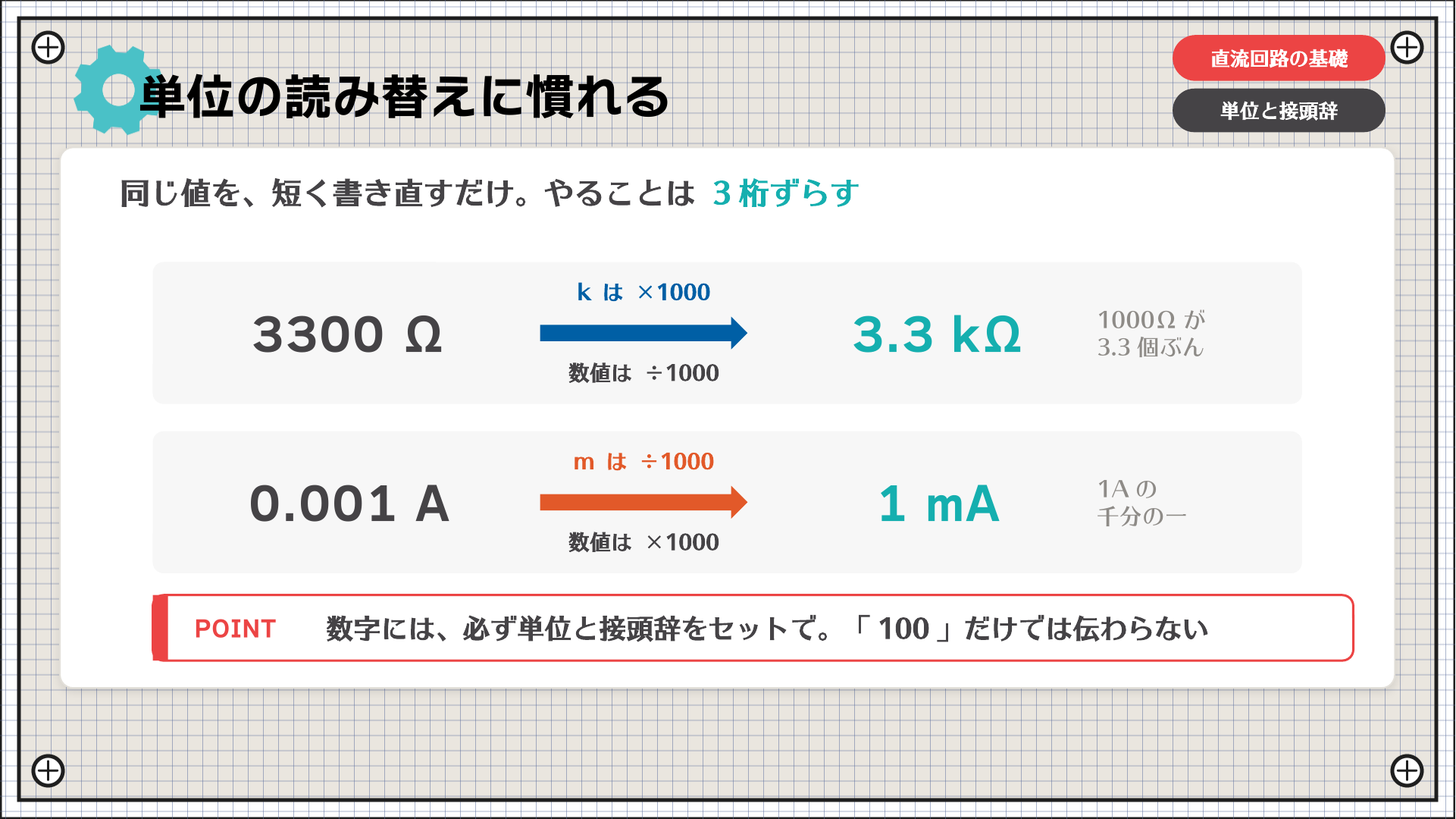

単位の読み替えに慣れる
接頭辞が分かったところで、続いては、実際の読み替えに慣れていきましょう。考え方は、定規の単位を換算するのと同じです。「1メートル = 100センチメートル」と言い換えるのと同じノリで、電気の単位も行き来していきます。
例1: 大きい数を「キロ」でまとめる
たとえば、3300Ωという抵抗の値。これは、1000Ωが3.3個ぶん、ということですね。1000Ωを1つにまとめた呼び方が「キロオーム」ですから、
3300Ω = 3.3kΩ
長い数字が、すっきり短くなりました。
例2: 小さい数を「ミリ」でまとめる
今度は逆に、小さい数。0.001A。これは、1Aを1000分の1にした値です。1000分の1は「ミリ」ですから、
0.001A = 1mA
ついでに言うと、1Aは1000mA、1mAはさらに1000μA。3桁ずつ、行ったり来たりするわけですね。
書き方の注意 — 単位は必ずセットで
最後に、書き方の注意です。
- 接頭辞は、必ず単位とセットにして、くっつけて書く。「3.3kΩ」なら、kとΩを続けて書く
- 数字だけで単位を省くと、相手に伝わらない。「100」とだけ言われても、100Vなのか100mAなのか分かりません
数字には、必ず単位と接頭辞をセットで。これがルールです。

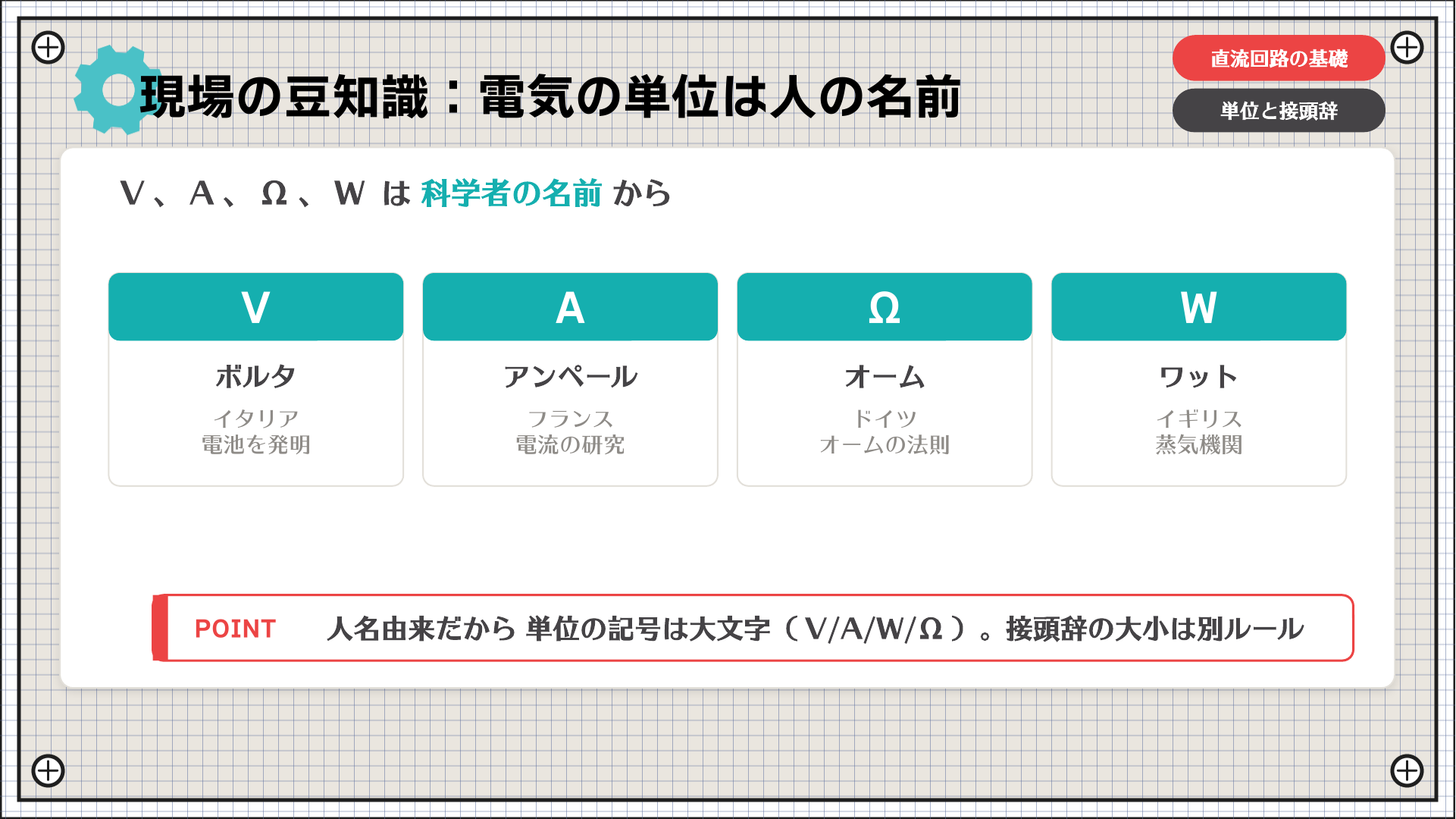

現場の豆知識 — 電気の単位は科学者の名前
ここで、現場の豆知識をひとつ。
じつは、さっき出てきた電気の単位 — ボルト、アンペア、オーム、ワット — は、どれも実在した科学者や技術者の名前から取られているんです。
| 単位 | 由来 |
|---|---|
| ボルト(V) | 世界初の電池(ボルタ電堆)を作ったイタリアのアレッサンドロ・ボルタ(Alessandro Volta) |
| アンペア(A) | 電流と磁気の関係を研究したフランスのアンドレ=マリー・アンペール(André-Marie Ampère) |
| オーム(Ω) | あの有名な「オームの法則」を見つけたドイツのゲオルク・オーム(Georg Ohm) |
| ワット(W) | 蒸気機関の改良で知られるスコットランドの技術者ジェームズ・ワット(James Watt) |
私たちは単位を読むたびに、知らず知らず、電気の歴史を作った偉人の名前を呼んでいるわけですね。
面白いルール — 人の名前由来は大文字
そして、ここに面白いルールがあります。
ただし、これは「単位の記号」の話。さっき出てきた「接頭辞」のキロが小文字のk、メガが大文字のM、というのは別ルールです。混乱しないように、二つを分けて覚えておきましょう。

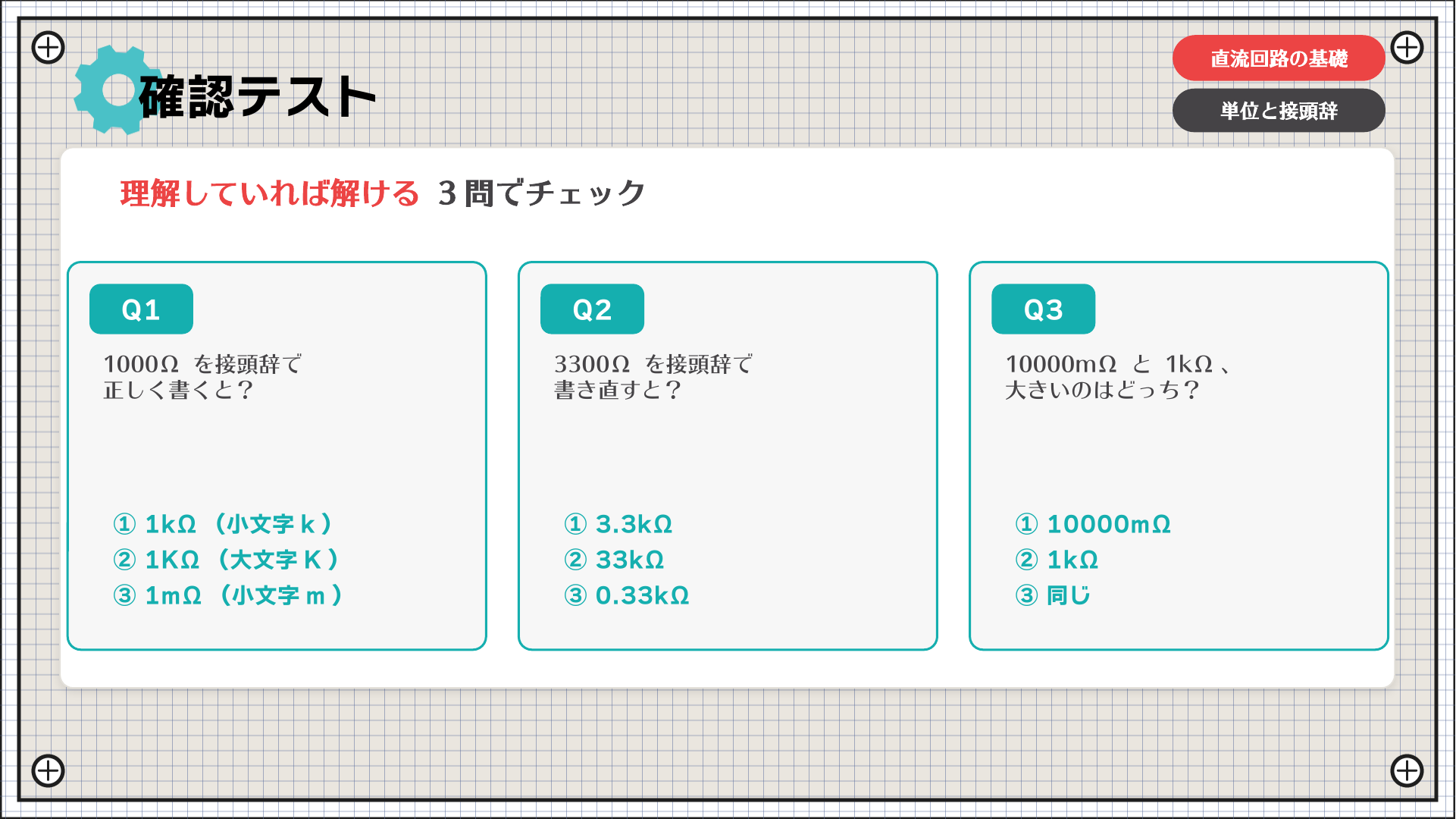

確認テスト — 3問
- 第1問: 1000Ωを、接頭辞を使って正しく書くと?①1kΩ (小文字のk) / ②1KΩ (大文字のK) / ③1mΩ (小文字のm)
- 第2問: 3300Ωを、接頭辞を使って書き直すと?①3.3kΩ / ②33kΩ / ③0.33kΩ
- 第3問: 10000mΩ と1kΩ、大きいのはどちら?①10000mΩのほう / ②1kΩのほう / ③どちらも同じ。数字の大きさにダマされないで!

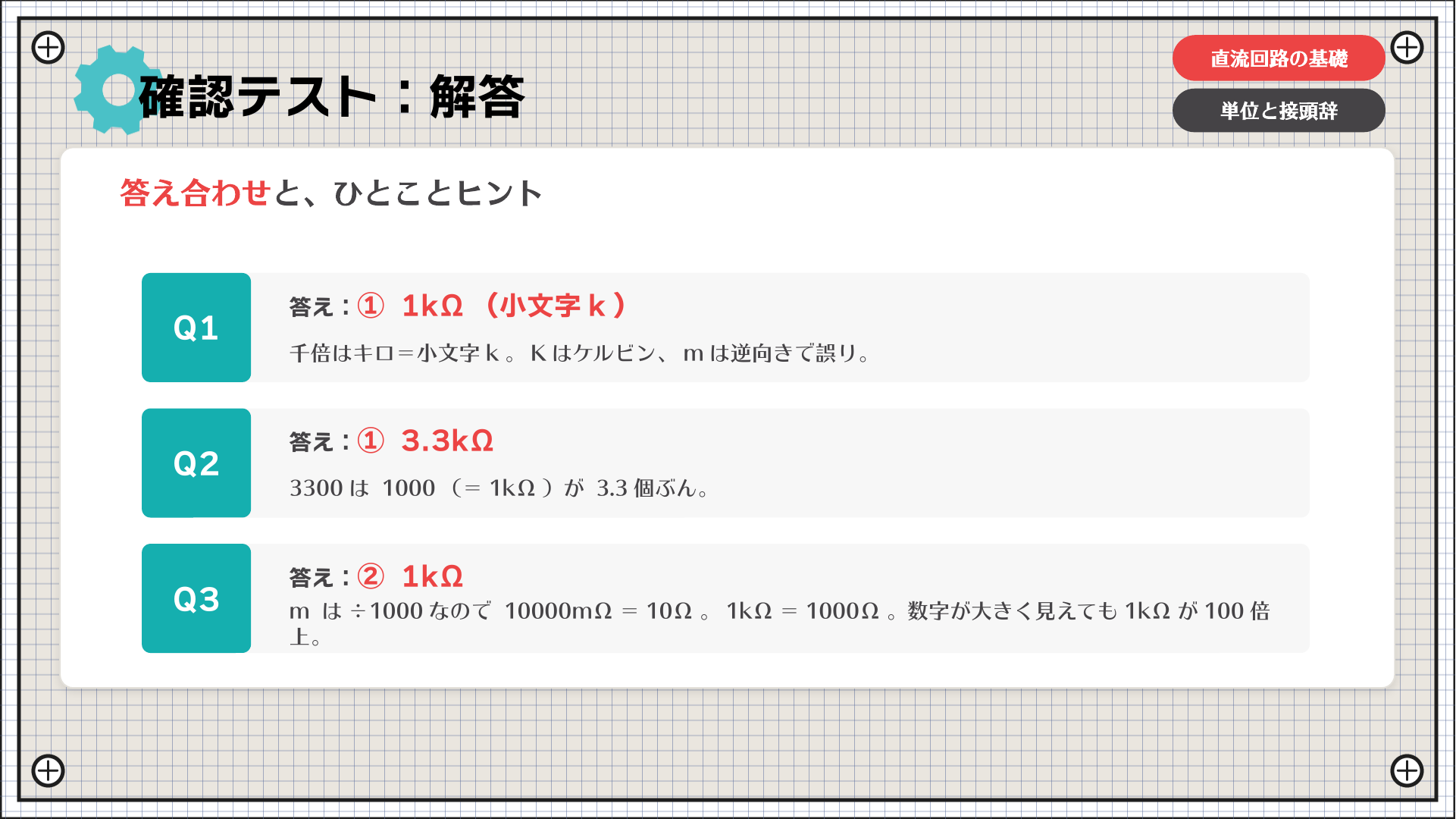

確認テスト：解答
クリックして解答を表示
| 問 | 答え | 解説 |
|---|---|---|
| 第1問 | ① 1kΩ (小文字のk) | 1000倍は「キロ」で、記号は小文字のk。大文字のKは温度のケルビンで別物、ミリ(m)は1000分の1で逆向きでした |
| 第2問 | ① 3.3kΩ | 3300Ωは「1000Ωが3.3個ぶん」。1000Ωをまとめてキロオームと呼ぶので、3.3kΩになります |
| 第3問 | ② 1kΩ のほう | ミリは1000分の1なので、10000mΩ = わずか10Ω。いっぽうの1kΩ = 1000Ω。つまり1kΩ のほうが100倍大きい。数字だけ見ると10000のほうが大きそうですが、接頭辞がミリかキロかで、大きさはまるで逆転します |
何問できましたか?特に第3問の「数字の大きさにダマされない」は、現場でも本当に重要です。間違えた場合は、関連する章を読み返してみてください。

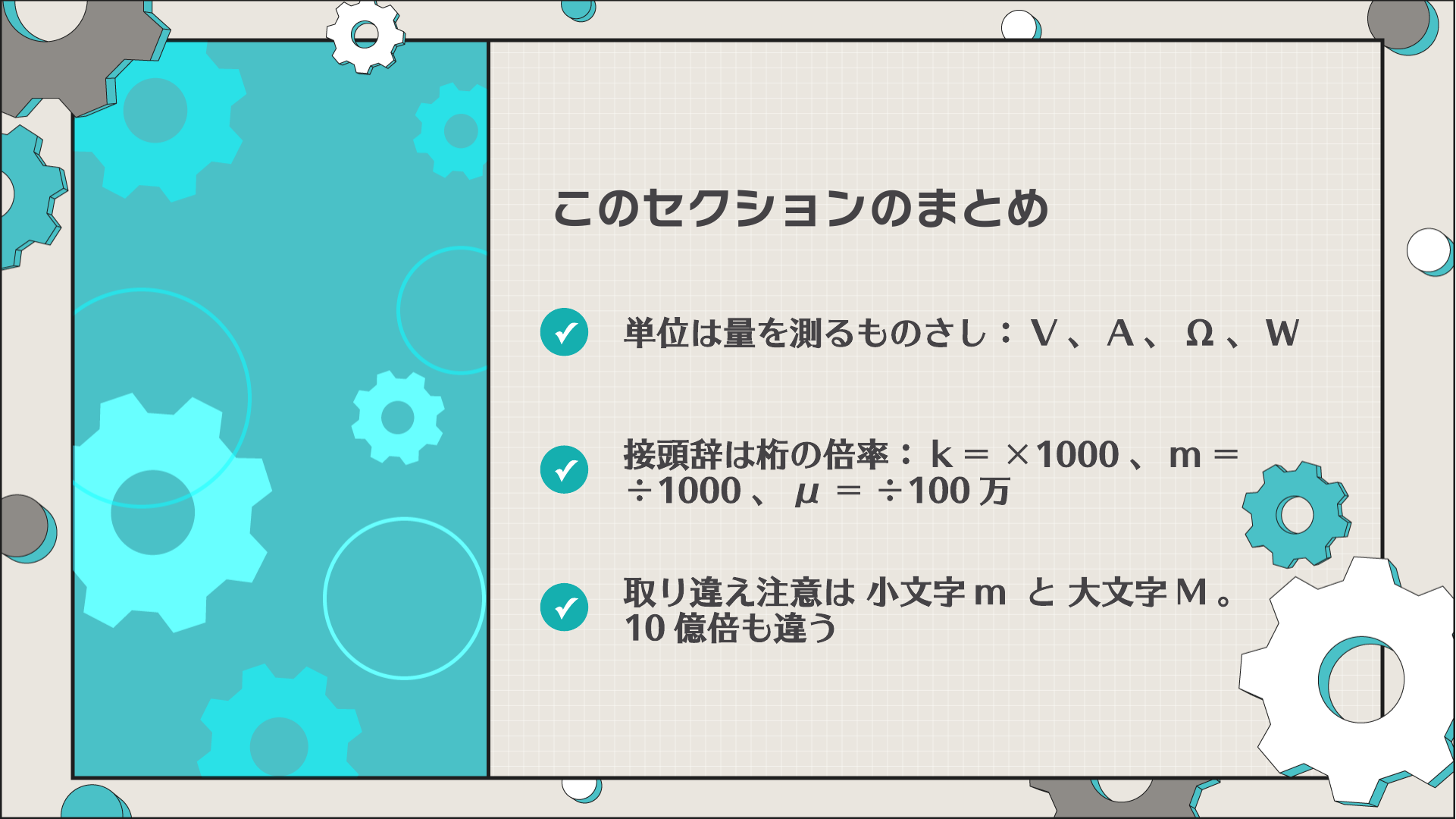

このセクションのまとめ
- 電気には、量を測るための専用のものさし — V、A、Ω、Wがある
- 大きすぎたり小さすぎたりする桁は、接頭辞(k、M、m、μ、n、p)ですっきり表せる
- 接頭辞は3桁ごと(1000倍ずつ)切り替わる
- 大文字小文字の区別は超重要。m (ミリ)とM (メガ)は10億倍(10⁹倍)違う
- 3300Ω ⇔ 3.3kΩ のような読み替えが、これから何度も出てくる
- 単位記号が大文字なのは「人の名前由来だから」 (接頭辞の大小とは別ルール)
こうして見ると、今日の話は「単位というものさしに、接頭辞で桁の倍率をつければ、どんな大きさの電気の量もすっきり読み書きできる」という一本の筋でつながっています。この読み替えは、これから何度も使う道具になりますので、頭の片隅に置いておいてください。
まとめ — 次回予告
今回は「単位と接頭辞」という、これから回路を学ぶうえで欠かせない基本ルールをゼロから整理しました。次回からは、いよいよ実際の計算に踏み込んでいきます。「抵抗とコンダクタンス」「オームの法則」「電力の計算」など、今日整理した単位を使いこなす章が続きます。
これでEpisode 1〜7、シリーズ「第1部 電気回路」の前半(直流回路の基礎の入口)がひととおり終わりました。ここまで読んでくださってありがとうございます!次の章からは、実用レベルの回路解析に向かって、いよいよ手を動かす計算が増えていきますので、お楽しみに。
